一、遇水發(fā)白

有些真石漆在經(jīng)過了雨水的沖刷和浸泡后會(huì)明顯發(fā)白，主要是因?yàn)檎媸嶂械娜橐嘿|(zhì)量有問題，乳液在經(jīng)過陽光的紫外線照射，天氣晴朗后又逐漸恢復(fù)原來的狀態(tài)，這就是真石漆耐水性差的表現(xiàn)。

究其原因，第一，與制備真石漆所選用的乳液有很大關(guān)系。所用的表面活性劑超量，會(huì)大大降低乳液本身的耐水性。第二，真石漆的配方設(shè)計(jì)上面，有些廠家為了節(jié)省成本，只添加少量的乳液，從而使得真石漆在干燥后漆膜疏松，不夠致密，漆膜的吸水率就比較大，并且黏結(jié)強(qiáng)度也比較低。一旦遇到長(zhǎng)時(shí)間的陰雨天氣，雨水會(huì)逐漸滲透到漆膜里，導(dǎo)致真石漆漆膜發(fā)白。制備真石漆時(shí)加入大量的羧甲基纖維素、羥乙基纖維素等物質(zhì)作為增稠劑，這些物質(zhì)都是水溶性的或親水的涂料成膜后留在涂層中，就大大降低了涂層的耐水性能。

首先，原材料的選擇上，選用耐水性非常優(yōu)良的高分子丙烯酸聚合物作為成膜物質(zhì)，從源頭上就提高了真石漆的耐水性。其次，配方設(shè)計(jì)方面，對(duì)真石漆中乳液的添加量做了大量的對(duì)比實(shí)驗(yàn)，確保真石漆施工后得到一個(gè)致密完成的漆膜，阻擋雨水的侵襲。

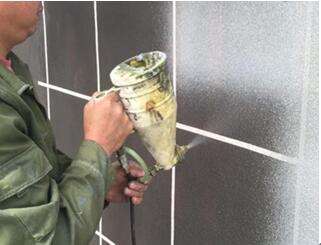

二、噴涂時(shí)飛濺

如果是配方問題，則必須改變天然碎石的級(jí)配比例。過多使用粒徑小的天然碎石會(huì)使漆膜表面質(zhì)感不夠強(qiáng)烈，而過多使用粒徑大的碎石，則容易造成飛濺和掉砂。只有按一定的級(jí)數(shù)復(fù)配，才能達(dá)到和諧統(tǒng)一。

三、真石漆發(fā)花

真石漆發(fā)花的主要原因包括以下幾個(gè)方面：

1、基層酸堿度的影響，基層酸堿度大于9就會(huì)出現(xiàn)發(fā)花現(xiàn)象。

2、 施工工程中薄厚不均容易造成發(fā)花現(xiàn)象，此外真石漆噴涂用量過少，涂膜太薄也會(huì)造成發(fā)花現(xiàn)象。

3 、真石漆生產(chǎn)過程中，纖維素的比例太大，是出現(xiàn)發(fā)花的直接原因。

解決方法：

1、嚴(yán)格控制基層堿性，如果基層堿性過高，可使用抗堿封閉底漆做封底處理，防止堿性物質(zhì)析出。

2、嚴(yán)格按照正常的施工用量施工，不偷工減料，正常的真石漆理論涂布量為4.5、 5.5kg/㎡。

3、按合理比例控制作為增稠劑的纖維素的比例。

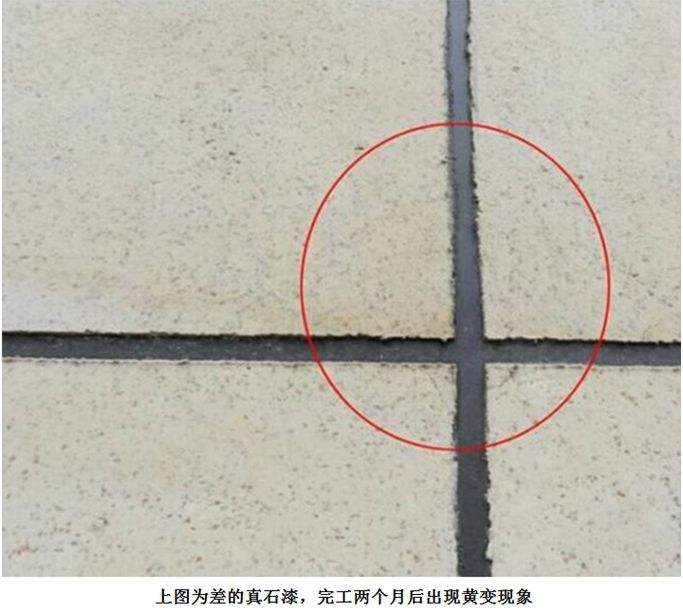

四、黃變

真石漆黃變，主要是因?yàn)檎媸嶂械娜橐嘿|(zhì)量有問題。乳液在經(jīng)過陽光的紫外線照射，會(huì)造成分解，從而析出有色物質(zhì)，最終造成黃變現(xiàn)象。　

品質(zhì)彰顯價(jià)值，寶潤(rùn)達(dá)匠心打造高品質(zhì)外墻，真石漆涂料，一直奉行品質(zhì)發(fā)展原則，從原料甄選、配方研發(fā)、施工工藝，始終將客戶放在第一位。未來，寶潤(rùn)達(dá)將持續(xù)提升產(chǎn)品品質(zhì)，鑄造更多精品外墻，期待與您共創(chuàng)共贏共精彩!

網(wǎng)站地圖
